Einfacher Bausatz Universal ohne Edelstahlseil

Der einfache Bausatz Universal ohne Edelstahlseil ist für die Befestigung eines Sonnensegels bei geringem Platzbedarf zwischen Sonnensegel und Montagefläche bestens geeignet. Für den Sonnenschutz, z.B. an Balkonen mit unserern speziellen Senkrecht-Sonnensegeln oder als Innendekoration mit Seilspanngarnitur zur Montage an einem Seil, kann dieser Bausatz optimal verwendet werden. Dieser Bausatz enthält je zwei U-Winkel, zwei komplette Spannschrauben, bestehend aus mehreren Einzelteilen, sowie zwei Abdeckkappen aus hellgrauem Kunststoff. Als gesamtes Montagesystem in Kombination mit einem Edelstahlseil in bevorzugter Länge oder als Ersatzteil kann das Produktpaket optimal genutzt werden.

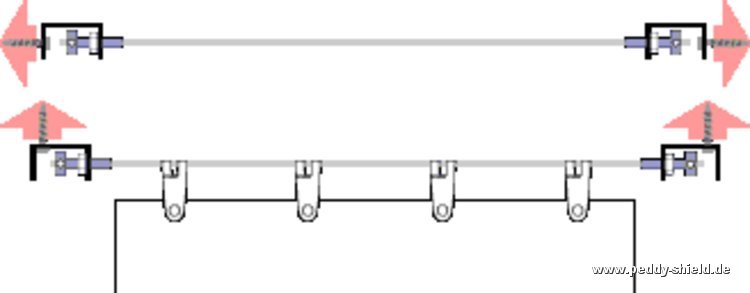

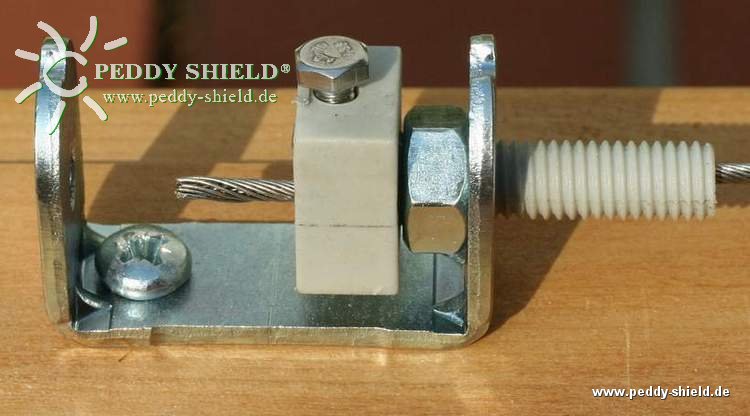

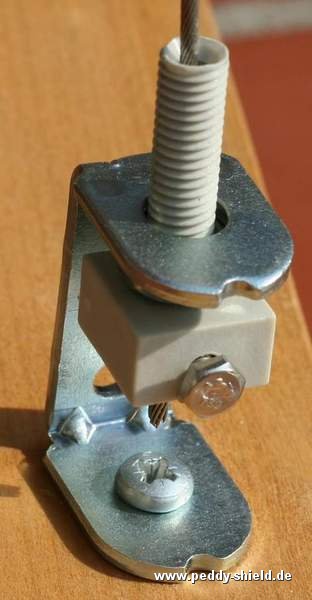

Zur Befestigung des Edelstahlseils werden die zwei U-Winkel mit den im Paket enthaltenen Schrauben und Dübeln an die dafür vorgesehene Fläche montiert. Bei einer Standardmontage werden die Winkel entweder mit der Schraube zum Seil im 90° Winkel (Scherbelastung) oder am Schenkel des U-Elements (Zugbelastung) an Holz- und Mauerwerken geschraubt. Bei Aluminiumkonstruktionen hingegen dürfen die Winkel nicht mit einer Zugbelastung beansprucht werden. Für diesen Fall muss die Montage des U-Profils mit den passenden Alu-Bohrschrauben zum Seil im 90° Winkel erfolgen. Anschließend wird die komplette Spannschraube in die U-Winkel gesetzt. Diese wird zum Fixieren und Spannen des Edelstahlseils benötigt. In den Kopf der Spannschraube werden ein Spannbügel und eine Vierkantmutter eingelegt. Die Seile werden jeweils durch eine Hohlschraube geführt und mit der Sechskantschraube fixiert. Dabei sollten Sie ca. 1 – 2 cm des Edelstahlseils überstehen lassen. Auf dem Außengewinde der Spannschraube stützt sich eine Mutter auf dem Abspannhaken ab. Das Seilende wird durch Drehen der Mutter mit einem Montageschlüssel nach außen bewegt. Dies führt zur Spannung des Edelstahlseils. Nach dem Fixieren und Spannen des Seils stecken Sie die Abdeckkappe unter leichtem Druck einfach von oben auf das U-Element – damit sitzt die Abdeckkappe fest. Diese schützt und deckt gleichzeitig die Einzelteile des Winkels sowie den hinteren Teil der Spannschraube. Sie erhalten damit eine optisch attraktivere Befestigungslösung.

Im Paket enthalten sind:

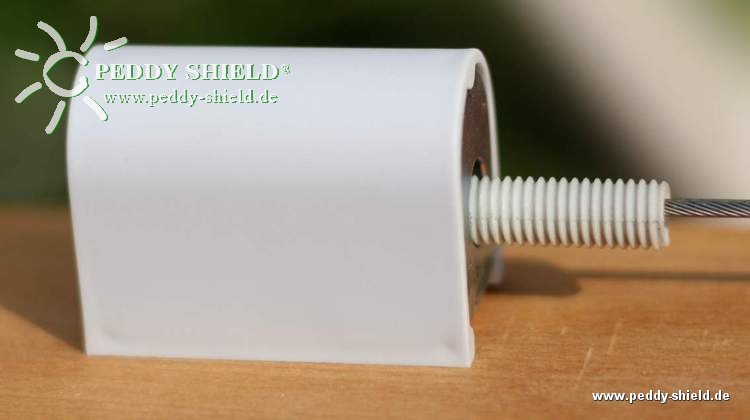

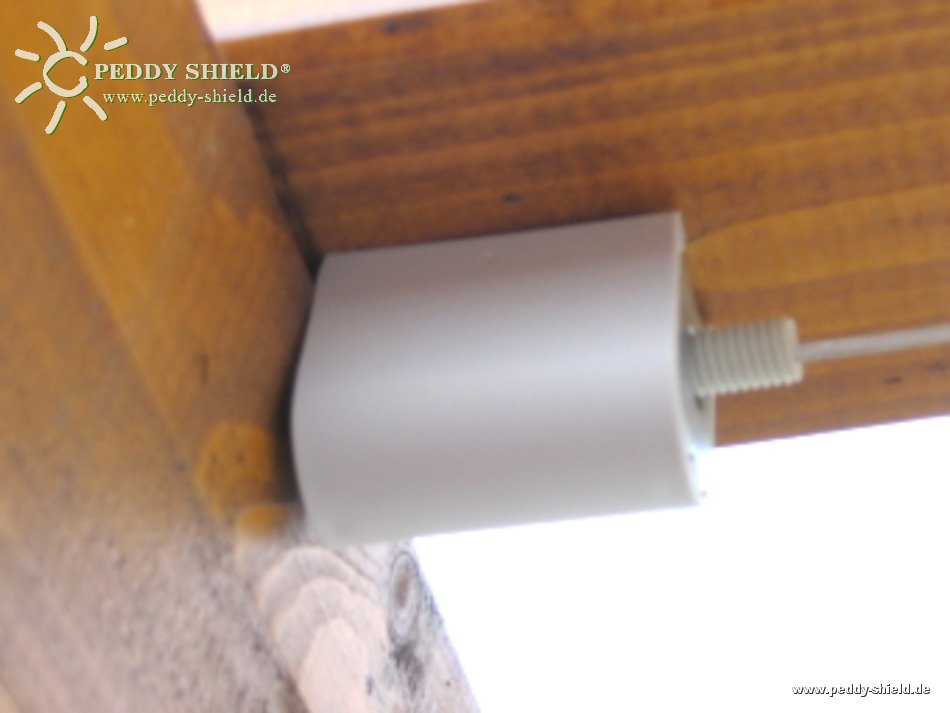

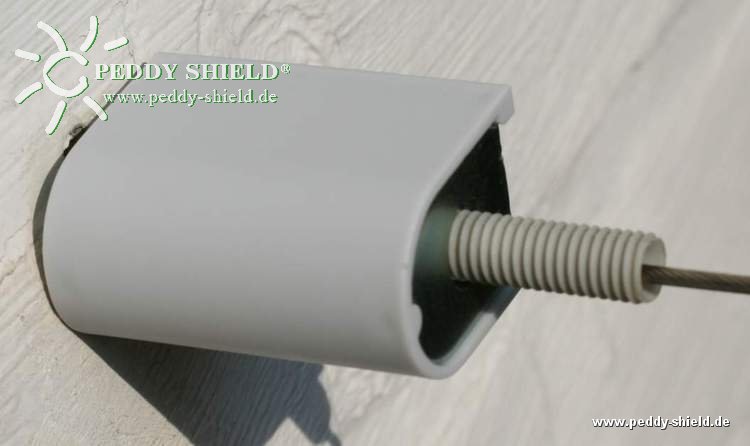

• 2 Abdeckkappen (L43 mm x H30 mm x B24 mm) aus grauem, UV-beständigem Kunststoff
• 2 Spannbügel aus Edelstahl
• 2 Spannschrauben aus hellgrauem Kunststoff
• 2 U-Winkel aus verzinktem Stahl
• inkl. Montagezubehör (für Holz und Mauerwerk)

Hinweis:

Die dazugehörigen Sonnensegel, Edelstahlseile und Laufhaken sind im Paket nicht inbegriffen. Bitte bestellen Sie diese in der notwendigen Größe und passenden Anzahl unter der Kategorie Sonnensegel und Bausatzeinzelteile. Die Abdeckkappen in der Farbe Chrom decken zusätzlich den vorderen Teil der Spannschrauben ab und kann ebenfalls unter der Kategorie Bausatzeinzelteile bestellt werden.
