Doppelter Bausatz Universal ohne Edelstahlseil

25,90 € *

inkl. MwSt. zzgl. Versandkosten

Versandkostenfreie Lieferung innerhalb Deutschlands

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 04-77-01-04
Der doppelte Bausatz Universal ohne Edelstahlseil ist für die Befestigung der Sonnensegel für... mehr
Produktinformationen "Doppelter Bausatz Universal ohne Edelstahlseil"

Der doppelte Bausatz Universal ohne Edelstahlseil ist für die Befestigung der Sonnensegel für den Innen- und Außenbereich bei geringem Platzbedarf zwischen Sonnensegel und Montagefläche bestens geeignet. Er kann sowohl für die Montage auf / unter als auch zwischen Wänden, Balken und Flächen verwendet werden. Dieser Bausatz enthält je vier U-Winkel, vier komplette Spannschrauben, bestehend aus mehreren Einzelteilen, sowie vier Abdeckkappen aus hellgrauem Kunststoff. Als gesamtes Montagesystem in Kombination mit einem Edelstahlseil in bevorzugter Länge oder als Ersatzteil kann dieses Produktpaket optimal genutzt werden.

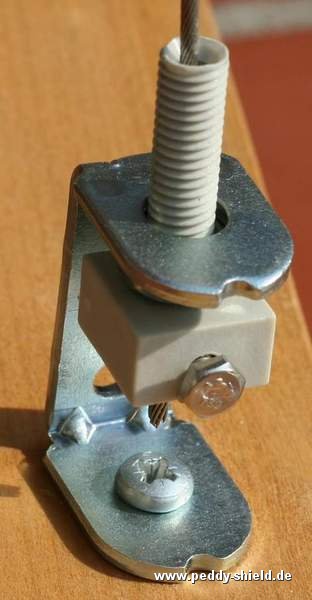

Zur Befestigung des Edelstahlseils werden die vier U-Winkel mit den im Paket enthaltenen Schrauben und Dübeln an die dafür vorgesehene Fläche montiert. Bei einer Standardmontage werden die Winkel entweder mit der Schraube zum Seil im 90° Winkel (Scherbelastung) oder am Schenkel des U-Elements (Zugbelastung) an Holz- und Mauerwerken geschraubt. Bei Aluminiumkonstruktionen hingegen dürfen die Winkel nicht mit einer Zugbelastung beansprucht werden. Für diesen Fall muss die Montage der U-Profile mit den passenden Alu-Bohrschrauben zum Seil im 90° Winkel erfolgen. Anschließend wird die komplette Spannschraube in die U-Winkel gesetzt. Diese wird zum Fixieren und Spannen des Edelstahlseils benötigt. In den Kopf der Spannschraube werden ein Spannbügel und eine Vierkantmutter eingelegt. Die Seile werden jeweils durch eine Hohlschraube geführt und mit der Sechskantschraube fixiert. Dabei sollten Sie ca. 1 – 2 cm des Edelstahlseils überstehen lassen. Auf dem Außengewinde der Spannschraube stützt sich eine Mutter auf dem Abspannhaken ab. Das Seilende wird durch Drehen der Mutter mit einem Montageschlüssel nach außen bewegt. Dies führt zur Spannung des Edelstahlseils. Nach dem Fixieren und Spannen des Seils stecken Sie die Abdeckkappe unter leichtem Druck einfach von oben auf das U-Element auf – damit sitzt die Abdeckkappe fest. Diese schützt und deckt gleichzeitig die Einzelteile des Winkels sowie den hinteren Teil der Spannschraube. Sie erhalten damit eine optisch attraktivere Befestigungslösung.

Im Paket enthalten sind:

  • 4 Abdeckkappen (L43 mm x H30 mm x B24 mm) aus grauem, UV-beständigem Kunststoff
  • 4 Spannbügel aus Edelstahl
  • 4 Spannschrauben aus hellgrauem Kunststoff
  • 4 U-Profile aus verzinktem Stahl
  • inkl. Montagezubehör

Hinweis:

Die dazugehörigen Sonnensegel, Edelstahlseile und Laufhaken sind im Paket nicht inbegriffen. Bitte bestellen Sie diese in der notwendigen Größe und Anzahl unter der Kategorie Sonnensegel und Bausatzeinzelteile. Die Abdeckkappen in der Farbe Chrom decken zusätzlich den vorderen Teil der Spannschrauben ab und kann ebenfalls unter der Kategorie Bausatzeinzelteile bestellt werden.

Details zum Produkt
Material:
Stahl verzinkt
Kunststoff
Edelstahl
